Cách Hàn Chip Dán Không Gây Lỗi, Chuẩn Nhà Máy – Hướng Dẫn Từ A Đến Z

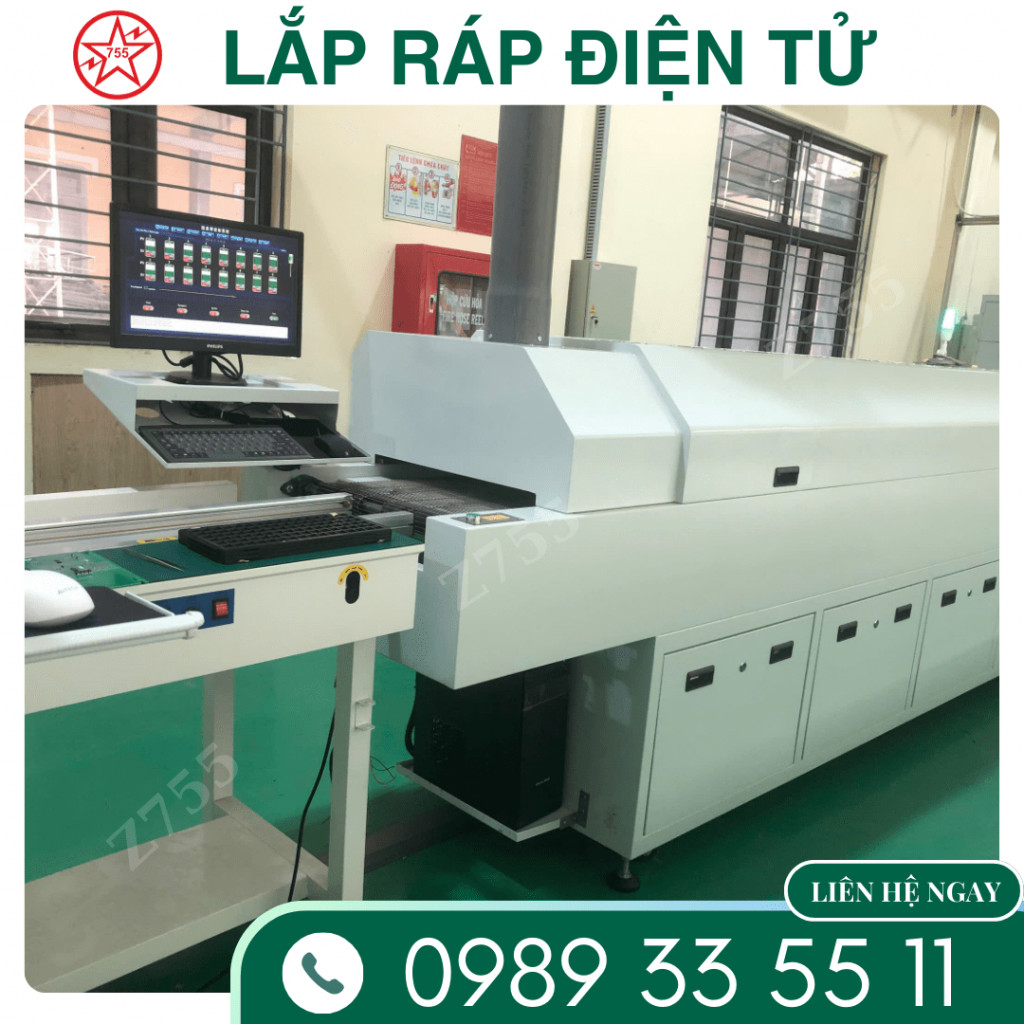

Trong lĩnh vực sản xuất thiết bị điện tử hiện nay, linh kiện dán (SMD – Surface Mount Device) đã trở thành tiêu chuẩn nhờ khả năng tiết kiệm không gian, tăng mật độ linh kiện và phù hợp với dây chuyền tự động hóa. Trong số đó, hàn chip dán (IC dán…) là những linh kiện quan trọng nhất, điều khiển gần như toàn bộ hoạt động của một bo mạch. Tuy nhiên, do đặc điểm chân IC rất nhỏ, sát nhau và dễ bị chập hoặc sai vị trí, việc hàn chip dán đòi hỏi kỹ thuật chính xác tuyệt đối. Dưới đây là hướng dẫn chi tiết cách hàn chip dán không gây lỗi, đạt chuẩn nhà máy, đảm bảo mạch hoạt động ổn định, bền bỉ và an toàn.

Chuẩn Bị Trước Khi Hàn Chip Dán
a. Dụng cụ cần thiết
Để thực hiện hàn chip dán chính xác, bạn cần có:

Mỏ hàn có thể điều chỉnh nhiệt độ (có đầu mỏ nhỏ, nhọn)
Thiếc hàn loại tốt, đường kính 0.3–0.5mm
Nhíp chống tĩnh điện (ESD)
Flux (chất trợ hàn, dạng lỏng hoặc gel)
Dây hút thiếc hoặc bơm hút thiếc (dùng sửa lỗi)
Kính lúp hoặc kính hiển vi kỹ thuật số
Khay giữ PCB và thiết bị cố định mạch
b. Kiểm tra chip và bo mạch
Đảm bảo IC đúng mã và đúng hướng (chân số 1 đúng vị trí).
Kiểm tra mặt pad mạch đã sạch và không bị oxy hóa.
Bôi một lớp mỏng flux vào vùng hàn để tăng độ bám dính.

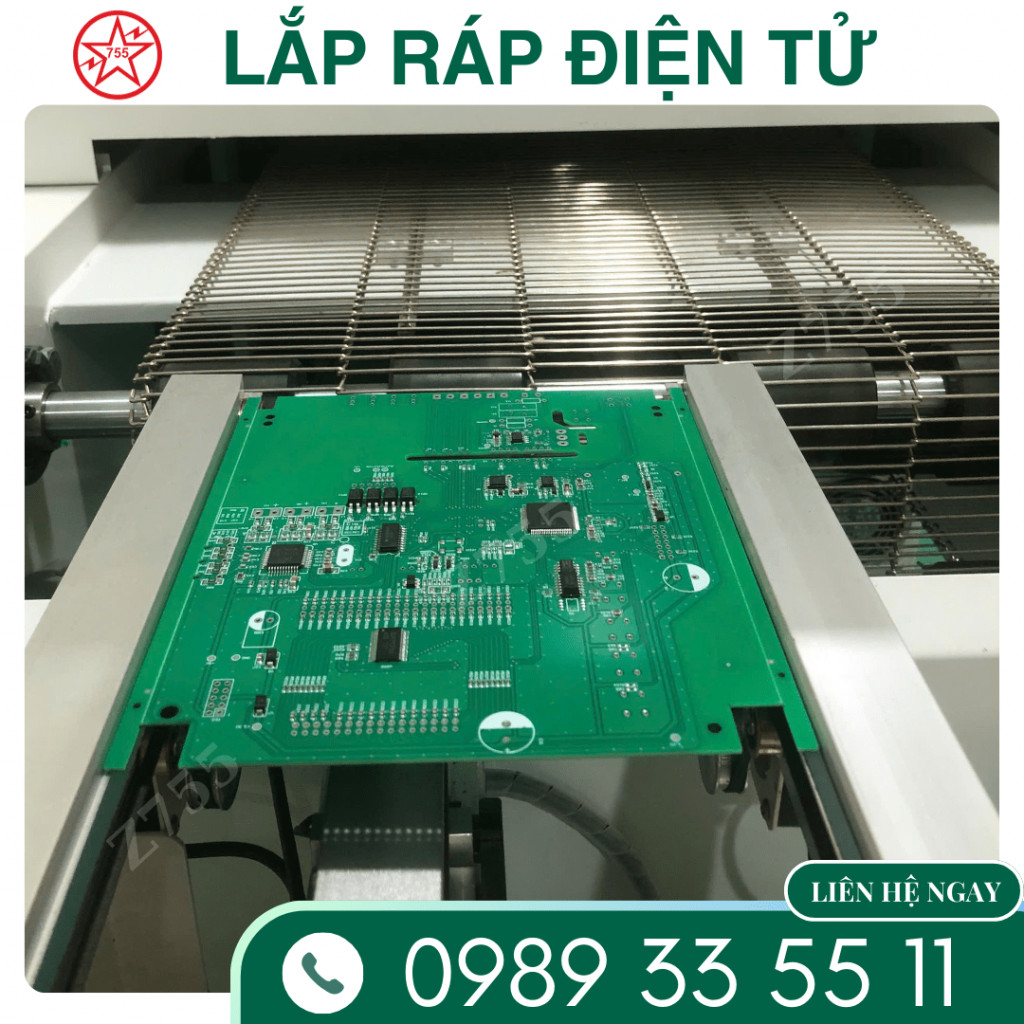

Hướng Dẫn Hàn Chip Dán Bằng Tay – Chuẩn Nhà Máy
Bước 1: Cố định chip trên bo mạch
Dùng nhíp gắp IC đặt đúng vị trí.
Kiểm tra hướng chân 1 theo sơ đồ mạch.
Cố định tạm bằng cách hàn một chân ở mỗi phía (có thể dùng thêm băng keo chịu nhiệt nếu cần).
Bước 2: Hàn từng dãy chân IC
Đặt đầu mỏ hàn nghiêng khoảng 45 độ so với chân IC.
Đưa một lượng nhỏ thiếc vào đầu mỏ hàn, rồi rê nhẹ qua từng dãy chân.
Đảm bảo nhiệt độ trong khoảng 280–320°C, không để lâu gây cháy mạch.
Bước 3: Kiểm tra và sửa lỗi
Quan sát bằng kính lúp hoặc kính hiển vi:
Mối hàn phải bóng, đều, không dính liền các chân.
Không có thiếc dư hoặc lệch chân IC.
Dùng dây hút thiếc để làm sạch nếu phát hiện chập chân.
