Hướng Dẫn Cách Hàn Và Kiểm Tra Điện Trở Dán Trên Bo Mạch SMD – Chuẩn Xác, Không Gây Lỗi

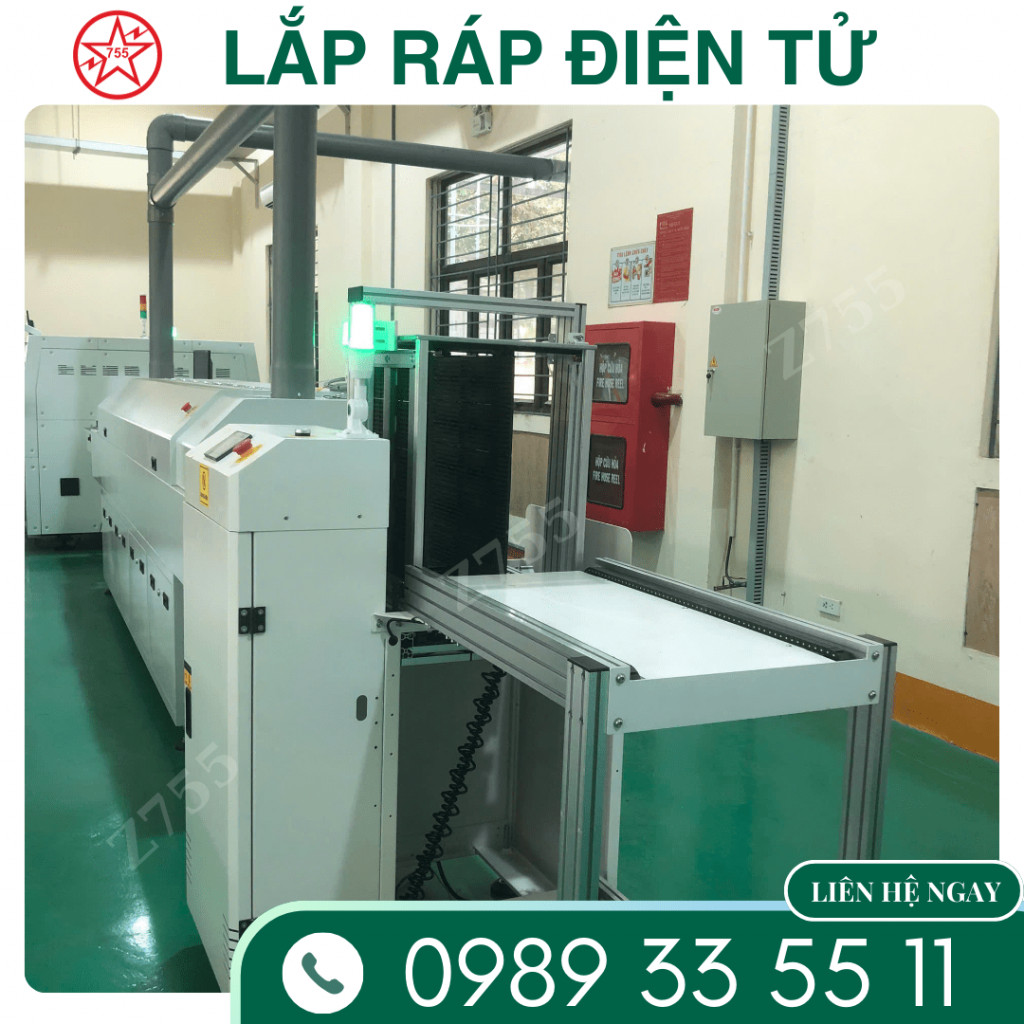

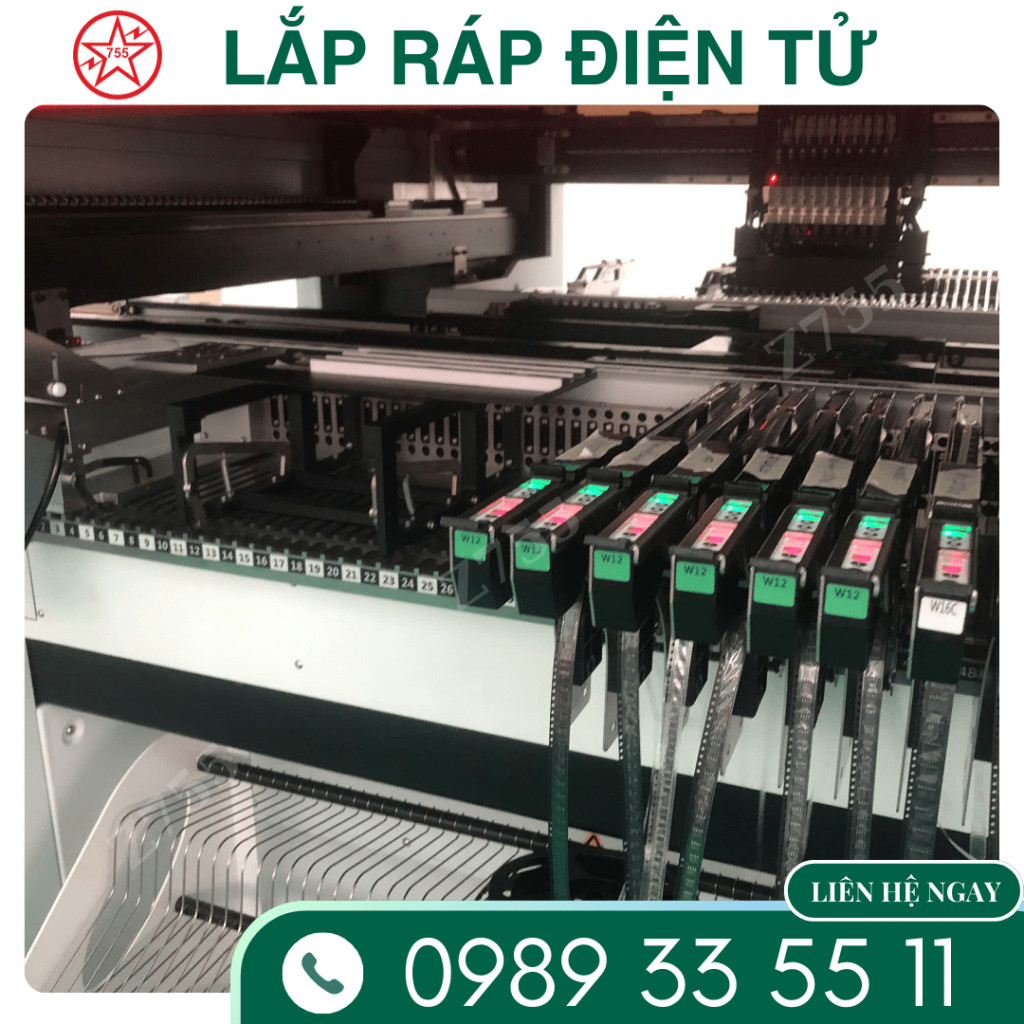

Trong ngành công nghiệp điện tử hiện đại, linh kiện SMD (Surface Mount Device – linh kiện gắn bề mặt) ngày càng phổ biến vì giúp tiết kiệm diện tích, tối ưu hóa hiệu suất mạch điện và tăng khả năng tự động hóa trong sản xuất. Trong số đó, cách hàn điện trở dán là một thành phần cơ bản, có mặt trên hầu hết các bảng mạch điện tử.

Tuy nhiên, để đảm bảo chất lượng mạch ổn định và không xảy ra lỗi kỹ thuật như hở mạch, chập mạch hay sai giá trị điện trở, kỹ thuật viên cần nắm vững cách hàn và kiểm tra điện trở dán SMD đúng quy trình chuẩn nhà máy. Bài viết dưới đây sẽ giúp bạn thực hiện điều đó một cách hiệu quả, chi tiết và chính xác.

Điện Trở Dán SMD Là Gì? Có Những Loại Nào?
Cách hàn điện trở dán SMD là loại điện trở không có chân cắm xuyên qua bo mạch mà được hàn trực tiếp lên bề mặt bảng mạch (PCB). Các mã phổ biến bao gồm: 0402, 0603, 0805, 1206, với kích thước ngày càng thu nhỏ.

Chức năng chính của điện trở là giới hạn dòng điện, phân áp, ổn định mạch và bảo vệ các linh kiện quan trọng khác. Dù chỉ là linh kiện nhỏ bé, nhưng nếu hàn sai sẽ gây ra sai số điện trở, làm ảnh hưởng đến toàn bộ mạch.

Dụng Cụ Và Vật Tư Cần Chuẩn Bị Trước Khi Hàn
Để hàn được chính xác và dễ dàng, bạn nên chuẩn bị đầy đủ các công cụ chuyên dụng sau:

Mỏ hàn nhiệt độ điều chỉnh (nên chọn loại đầu nhỏ, nhọn)
Thiếc hàn loại tốt (đường kính khoảng 0.3 – 0.5mm)
Flux (chất trợ hàn) giúp làm sạch bề mặt và tăng độ bám
Nhíp chống tĩnh điện (ESD)
Kính lúp hoặc kính hiển vi soi linh kiện
PCB và điện trở cần hàn
Dây hút thiếc (desoldering wire) hoặc bơm hút thiếc (nếu cần sửa lỗi)
Hướng Dẫn Cách Hàn Điện Trở Dán Trên Bo Mạch SMD
Bước 1: Làm Sạch Bề Mặt Mạch
Dùng cồn công nghiệp hoặc dung dịch vệ sinh chuyên dụng lau sạch vị trí cần hàn.
Bôi một lớp mỏng flux vào pad để đảm bảo khả năng dính thiếc tốt nhất.
Bước 2: Cố Định Điện Trở
Gắp linh kiện bằng nhíp và đặt vào đúng vị trí pad trên mạch.
Đảm bảo điện trở thẳng hàng, không lệch và tiếp xúc tốt với cả hai đầu pad.
Bước 3: Hàn Một Đầu Trước
Dùng mỏ hàn chạm vào một đầu điện trở, cho thiếc vào để cố định.
Thời gian tiếp xúc không nên quá 2 giây để tránh làm hỏng linh kiện.
Bước 4: Hàn Đầu Còn Lại
Khi đã cố định xong một đầu, tiếp tục hàn đầu còn lại sao cho thiếc phủ đều pad và tiếp xúc chắc chắn với đầu điện trở.
Bước 5: Kiểm Tra Mối Hàn
Mối hàn phải bóng, không có thiếc dư, không bị lồi lõm hoặc nứt.
Đảm bảo không có thiếc nối hai đầu điện trở gây chập.
