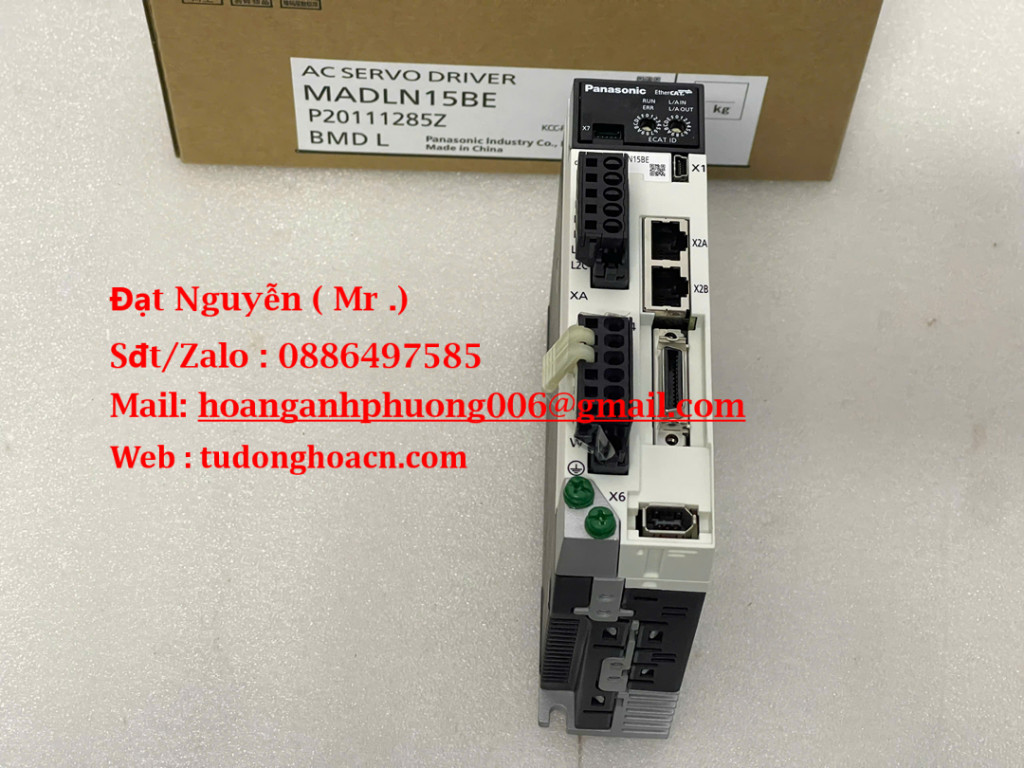

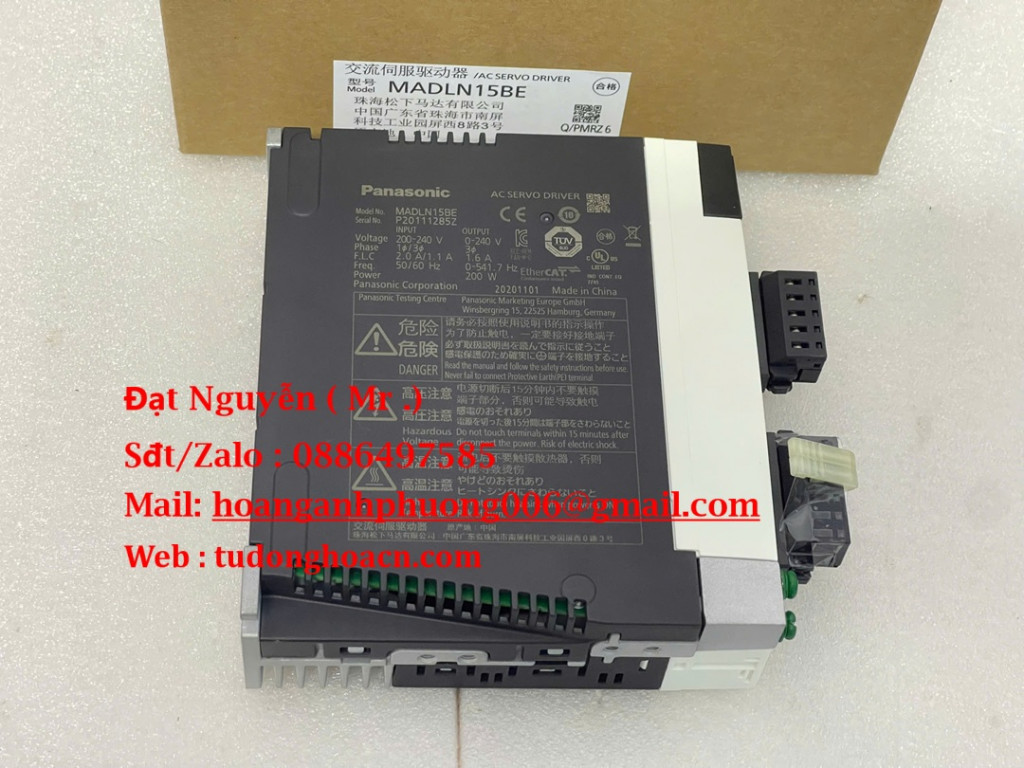

Servo Driver Panasonic MADLN15BE 200W, EtherCAT, MINAS A6BE

Servo Driver Panasonic MADLN15BE | 200W, EtherCAT, MINAS A6BE








1. Giới thiệu chung
MADLN15BE là mẫu servo driver AC của Panasonic thuộc dòng MINAS A6BE, được thiết kế cho các ứng dụng chuyển động đòi hỏi độ chính xác và phản hồi cao. Nó hỗ trợ giao tiếp qua EtherCAT, phù hợp lắp đặt trong các hệ thống điều khiển chuyển động công nghiệp thế hệ mới.

2. Thông số kỹ thuật nổi bật
Thông số Giá trị
Loại thiết bị Servo Driver (AC)
Dòng sản phẩm MINAS A6BE
Công suất tải định mức 200 W
Dòng ra tối đa 8 A
Điện áp tải 230 V (điện áp ô tải khi đầu ra)
Nguồn cung cấp 1 pha / 3 pha 200 V AC (tùy cấu hình)
Giao tiếp / Interface EtherCAT (EtherCAT-enabled)
Tần số đáp ứng 3.2 kHz (đáp ứng tốc độ cao)
Chế độ điều khiển hỗ trợ Position, Velocity, Torque, Full‑Closed control (đa chế độ)
Số ngõ I/O song song 8 input / 3 output (có thể cấu hình thông qua tham số)
Nhiệt độ hoạt động 0 °C đến 55 °C
Kiểu lắp đặt Chassis mount (lắp khung)
Trọng lượng ~ 0,8 kg (ước tính)
3. Ưu điểm nổi bật
Giao thức EtherCAT tích hợp: thuận tiện trong hệ thống điều khiển hiệu suất cao, giảm phụ kiện mạng bổ sung.

Tần số đáp ứng cao (3.2 kHz) giúp phản hồi nhanh, chính xác trong điều khiển chuyển động.

Đa chế độ điều khiển: hỗ trợ điều khiển vị trí, tốc độ, mô-men và chế độ Full‑Closed, làm cho drive phù hợp nhiều loại ứng dụng.

Dòng ra 8 A cho phép điều khiển các động cơ servo ở mức công suất 200 W mà vẫn có biên bảo đảm hiệu suất.

Thiết kế tương thích với dòng MINAS A6 giúp dễ dàng thay thế hoặc tích hợp vào hệ thống đã dùng A6.

Kích thước gọn & lắp đặt trong khung dễ dàng, thuận tiện cho bố trí trong tủ điện.

4. Ứng dụng thực tế
Cơ cấu điều khiển định vị trong máy CNC, máy khắc, robot nhỏ.

Máy đóng gói, dây chuyền tự động cần điều khiển tốc độ và vị trí đồng bộ giữa các trục.

Ứng dụng trong tự động hóa nhà máy, nơi hệ thống điều khiển dùng EtherCAT và cần servo drive có khả năng mạng cao.

Trong các máy móc công nghiệp cần chuyển đổi giữa các chế độ điều khiển (ví dụ từ tốc độ sang vị trí) tùy theo sản phẩm hoặc công đoạn.

5. Các sản phẩm tương tự nên xem xét

Model tương tự Điểm nổi bật so sánh
MADLT15SF Dòng A6S với nhiều chức năng và an toàn hơn nếu bạn cần STO hoặc các tính năng bổ sung
MADLN11BE Phiên bản công suất thấp hơn (100 W) nếu tải hệ thống nhẹ hơn
MADLN15SE Dòng “SE” chỉ chức năng vị trí, nếu ứng dụng của bạn chỉ cần điều khiển vị trí
Các servo drive EtherCAT từ hãng khác (Siemens, Beckhoff, Yaskawa) Nếu bạn muốn hệ thống mạng đồng nhất hoặc thay thế trong phong cách khác
